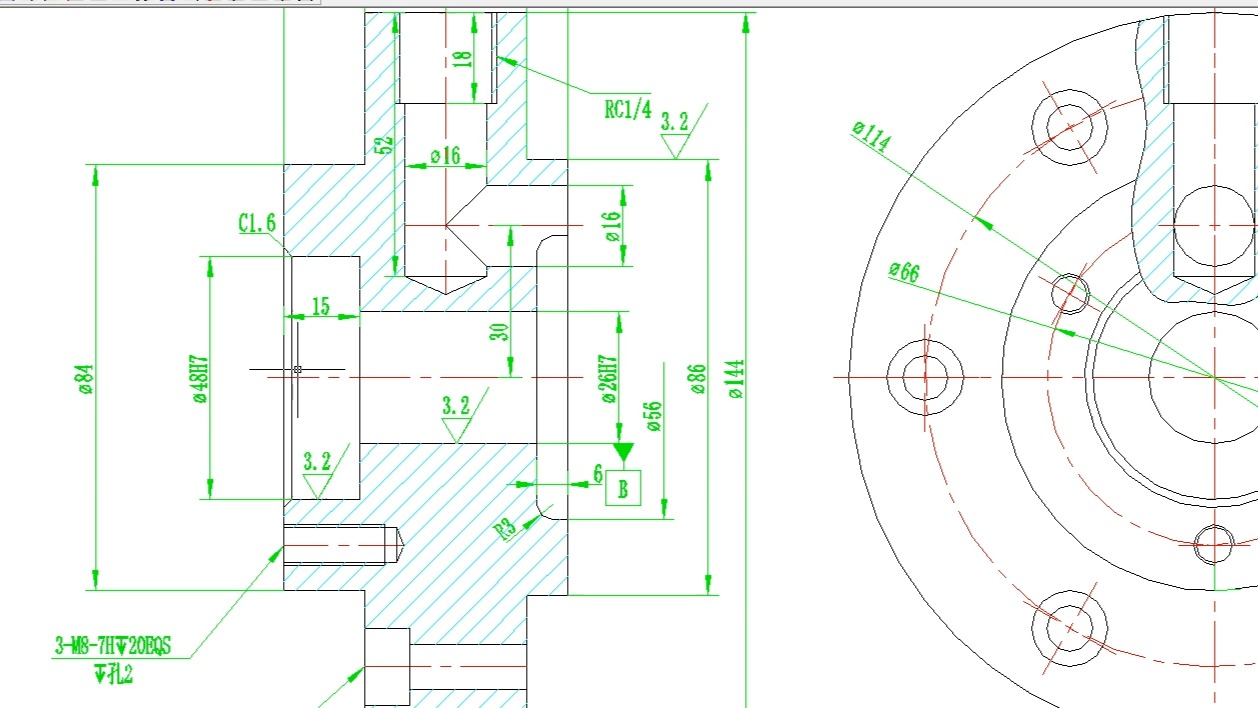

机械零件图纸,机械零件图纸大全图片
1、这是粗糙度机械零件图纸的符号,表示用不去除材料的方法而获得的表面粗糙度具体见图片,给你列出了各种粗糙度的表示方法。
2、一图纸一般技术要求表面处理去除氧化皮,零件加工表面避免出现锈蚀划痕擦伤等损伤边缘处理锐角倒钝去除毛刺飞边,明确未注圆角倒角要求尺寸与公差未注尺寸根据数模,未注尺寸公差符合GBT 1804,未注形状公差符合GBT 1184清洁要求零件加工后清洗干净,不允许有切屑油污等残留。
3、首先你要看图纸上的尺寸要记住一般大部分图纸给的都是成品尺寸,除非有特殊标明是毛坯图简单举个例子,如果零件是回转体的话,就需要用车床加工再看图纸其机械零件图纸他方向的视图和剖视放大视图,注意一下有无精确尺寸,如有精确尺寸的话,需要精加工比如,有的外圆可能要跟其他的孔配合或者长时间处于摩擦。
4、问题一如何看懂机械零件图纸 要想看懂机械零件图纸,首先必须具备机械识图能力了解图形表达的立体形状,查看各部分的尺寸,然后弄清楚制作要求,包括各尺寸公差与形位公差的要求此外,还要理解其他技术要求要达到这些要求,需要学习机械制图这门课程问题二如何阅读机械零件规格图纸 在阅读机械零件。
5、机械零件图中尺寸标注中上面一短横下面一向下的小箭头是什么意思 图中为机械制图中螺纹的标注形式,短横下面加一个向下的箭头表示的是“沉孔”符号同时可以判断此标注应为内螺纹标注内螺纹螺纹加工需要先在材料上钻孔,然后进行攻丝加工螺纹,如果加工的孔是盲孔,那么螺纹加工时一般不会将螺纹加工至。
6、在机械加工零件图纸上,圆弧的标记通常用来指示零件上特定圆弧的尺寸和形状对于标记中的quotSRquot和quotRquot,它们分别代表了不同的几何特征quotSRquot标记表示的是球形半径在数控车床图纸中,SR后面跟随的数字表示球形表面的半径大小例如,SR8表示球形表面的半径为8毫米quotRquot标记则普遍用于表示圆弧的半径在。
7、多实践积累经验通过多看多画多加工零件图纸,不断积累经验,提高解读图纸的能力以下是一些机械零件图纸的示例,有助于更好地理解上述内容图1 轴类零件图2 套类零件图3 齿类零件图4 盘类零件图5 叉架类零件图6 箱体类零件通过不断学习和实践,可以逐渐提高解读。
8、一了解图纸的基本要素 在开始解读机械零件图纸之前,首先需要了解图纸的基本要素图纸通常包括视图尺寸标注符号和说明等内容视图是图纸上展示零件外形的图形,尺寸是指零件的几何尺寸,标注是对尺寸和特征的文字说明,符号则表示特定的要求或特征,说明则提供了更详细的信息二理解视图的表示方法。
9、16表示中心孔的锥面粗糙度要求引出线右方的2表示两端要求打中心孔B表示此中心孔为B 型中心孔带护锥,护锥保护中心孔工作锥面不被损伤B后面的2表示中心孔的规格,直径是235表示中心孔护锥的大径是35V符号表未此中心孔中零件加工完后要保留关于中心孔方面的知识可参阅国标GB。
10、深度符号也可用于指示沉头孔的深度,表示从表面到沉孔底部的距离例如,沉孔的深度为15mm,图上φ27后面的字样quotTHRU ALLquot,表示孔沿零件贯通,为通孔部分图片来源于网络,如有版权问题,请联系作者删除今日主题深度符号 深度符号在机械图纸中指示要素深度,确保设计和制造的准确度使用深度符号时,应确保。
11、四种常见零件结构机械图纸绘制方法如下轴套类零件 尺寸标注需清晰标注所有相关尺寸 轴线投影轴线水平投影,径向尺寸以轴线为基准 轴向基准选择重要端面作为轴向基准盘盖类零件 主视图选择选择过对称面或轴线的剖视图作为主视图 辅助视图辅以其它视图,如俯视图左视图等,以全面展示。
12、一轴套类零件机械图纸绘制方法 轴套类零件一般由轴和衬套等零件构成在绘制图纸时,主要遵循以下步骤基本视图与断面图绘制一个基本视图,并适当添加断面图,以全面展示零件的结构轴线放置与投影按水平方向放置轴线并进行投影,最好选择轴线为侧垂线的位置,以便于机械加工人员阅读和理解尺寸标注。

13、机械图纸上一般包括以下内容投影视图机械图纸上通常会包含主视图俯视图左视图这三个基本的投影视图,它们能够较为全面地展示机械零件的形状和结构在特殊情况下,为了更完整地表达尺寸,可能还会增加1个甚至2个投影视图尺寸图纸上详细标注了零件的线性尺寸角度尺寸等基本信息,以及尺寸公差。
14、零件上的机械加工结构 退刀槽和砂轮越程槽 在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽 车削外圆时的退刀槽,其尺寸一般可按quot槽宽×直径quot或quot槽宽×槽深quot方式标注磨削外圆或磨削外圆和端面时的砂轮越程槽 钻孔结构 用钻。

15、机械制图零件图纸的绘制要求 零件工作图是零件制造检验和制定工艺规程的基本技术文件,它必须反映设计意图,并考虑到制造使用的可能性和合理性因此,在绘制零件图纸时,应严格遵循以下要求一图纸布局与视图表达 单独绘制每个零件图应单独绘制在一个标准图幅中,确保图纸的清晰度和易读性视图一致。
